    형강류 - I형강 제품입니다.

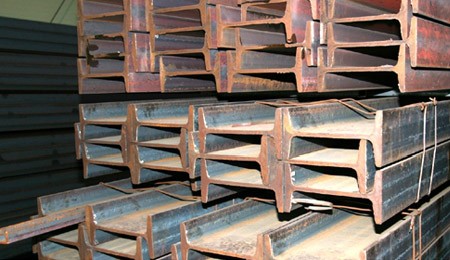

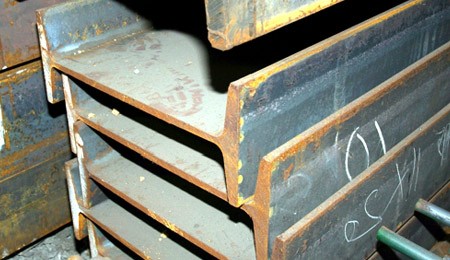

    I형강

    형강류 - I형강 제품입니다.

    I형강은 복공판 받침, 호이스트 가이드 레일, 산업기계의 가대 등 단독으로 응력을 받는 지지대에 사용됩니다.

    본문

    I-Beams

    ※ 적색표기 제품은 판매가능, 기타제품은 문의요망.
    표면단면치수
    Standard Section Dimension
    (mm)
    단면적
    (c㎡)
    단위
    중량
    (kg/m)
    중심의위치
    ( cm)
    단면2차 모먼트
    ( cm⁴ )
    단면2차반경
    (cm)
    단면계수
    (㎤ )
    H × B t1 t2 r1 r2 A W Cx Cy iX iy iX iy Zx Zy
    125 × 75 5.5 9.5 9 4.5 20.45 16.1 0 0 538  57,5  5.13  1.68  86  15.3
    150 × 75 5.5 9.5 9 4.5 21.83 17.1 0 0 819  57,5  6.12  1.62  109  15.3
    200 × 100 7 10 10 5 33.06 26.0 0 0 2,170  138  8.11  2.05  217  27.7
    250 × 125 7.5 12.5 12 6 48.79 38.3 0 0 5,180  337  10.3  2.63  414  53.9
    300 × 150 10 18.5 19 9.5 83.47 65.5 0 0 12,700  886  12.3  3.26  849  118
    300 × 150 11.5 22 23 11.5 97.88 76.8 0 0 14,700  1,080  12.2  3.32  987  149
    350 × 150 9 15 13 6.5 74.58 58.5 0 0 15,200  702  14.3  3.17  870  93.5
    350 × 150 12 24 25 12.5 111.1 87.2 0 0 22,400  1,180  14.2  3.26  1,280  158
    400 × 150 10 18 17 8.5 91.73 72.0 0 0 24,100  864  16.2  3.07  1,200  115
    400 × 150 12.5 25 27 13.5 122.1 95.8 0 0 31,700  1,240  16.1  3.18  1,580  165
    450 × 175 11 20 19 9.5 116.8 91.7 0 0 39,200  1,510  18.3  3.60  1,740  173
    450 × 175 13 26 27 13.5 146.1 115 0 0 48,800  2,020  18.3  3.72  2,170  231
    600 × 190 13 25 25 12.5 169.4 133 0 0 98,400  2,460  24.1  3.81  3,280  259
    600 × 190 16 35 38 19 224.5 176 0 0 130,000  3,540  24.1  3.97  4,330  373
